ماكينة تعبئة أوتوماتيكية

0 + القطع المباعة في الأيام الثلاثين الماضية

الوصف

آلة التعبئة الكرتونية الأوتوماتيكية مناسبة لتغليف الكرتون بمجموعة متنوعة من المواصفات المختلفة. يمكن أيضًا تخصيصها وفقًا لاحتياجات المستخدم. من السهل تجميعها وتصحيح أخطائها. إنها مناسبة لإنتاج وتعبئة كميات كبيرة من مجموعة متنوعة من المنتجات. يمكنها أيضًا تلبية احتياجات أنواع متعددة من الإنتاج والتعبئة.

آلة التعبئة الكرتونية الأوتوماتيكية هي آلة تعبئة خلفية، وهي عبارة عن معدات آلية تدمج الآلات والكهرباء والغاز والضوء. تُستخدم آلة التعبئة الكرتونية بشكل أساسي للمنتجات التي تحتاج إلى تعبئتها في صناعات مثل الأغذية والأدوية والضروريات اليومية. كما أنها مجهزة بتعليمات الطي التلقائي وفتح الصندوق والتعبئة والختم وطباعة التاريخ (الإنتاج أو انتهاء الصلاحية) وآلة وضع العلامات وكاشف المعادن وآلة فحص الوزن وغيرها من العمليات المتكاملة.

يمكن تقسيم عملية التعبئة الكرتونية لآلة التعبئة الكرتونية الأوتوماتيكية إلى أربع خطوات: التفريغ التلقائي وفتح الكرتون وتعبئته وختم الكرتون. تحتوي كل خطوة على مسبار مستشعر ضوئي كهربائي مطابق للكشف عما إذا كان الإنتاج طبيعيًا. في حالة حدوث أي خلل، سيتم إيقاف تشغيل الماكينة في الوقت المناسب، وسيتم إخطار الجزء غير الطبيعي على لوحة التحكم لتسهيل الصيانة اليدوية.

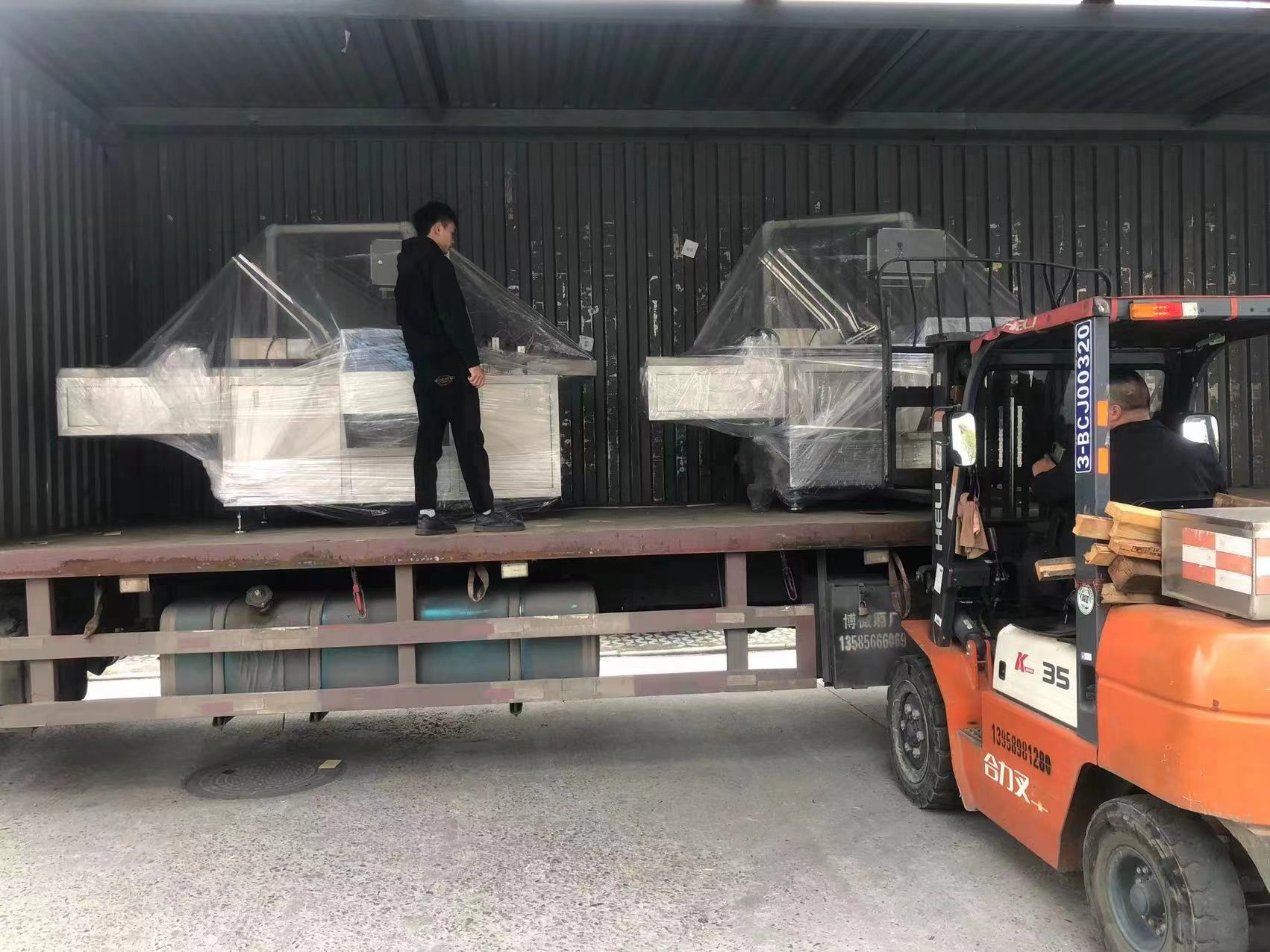

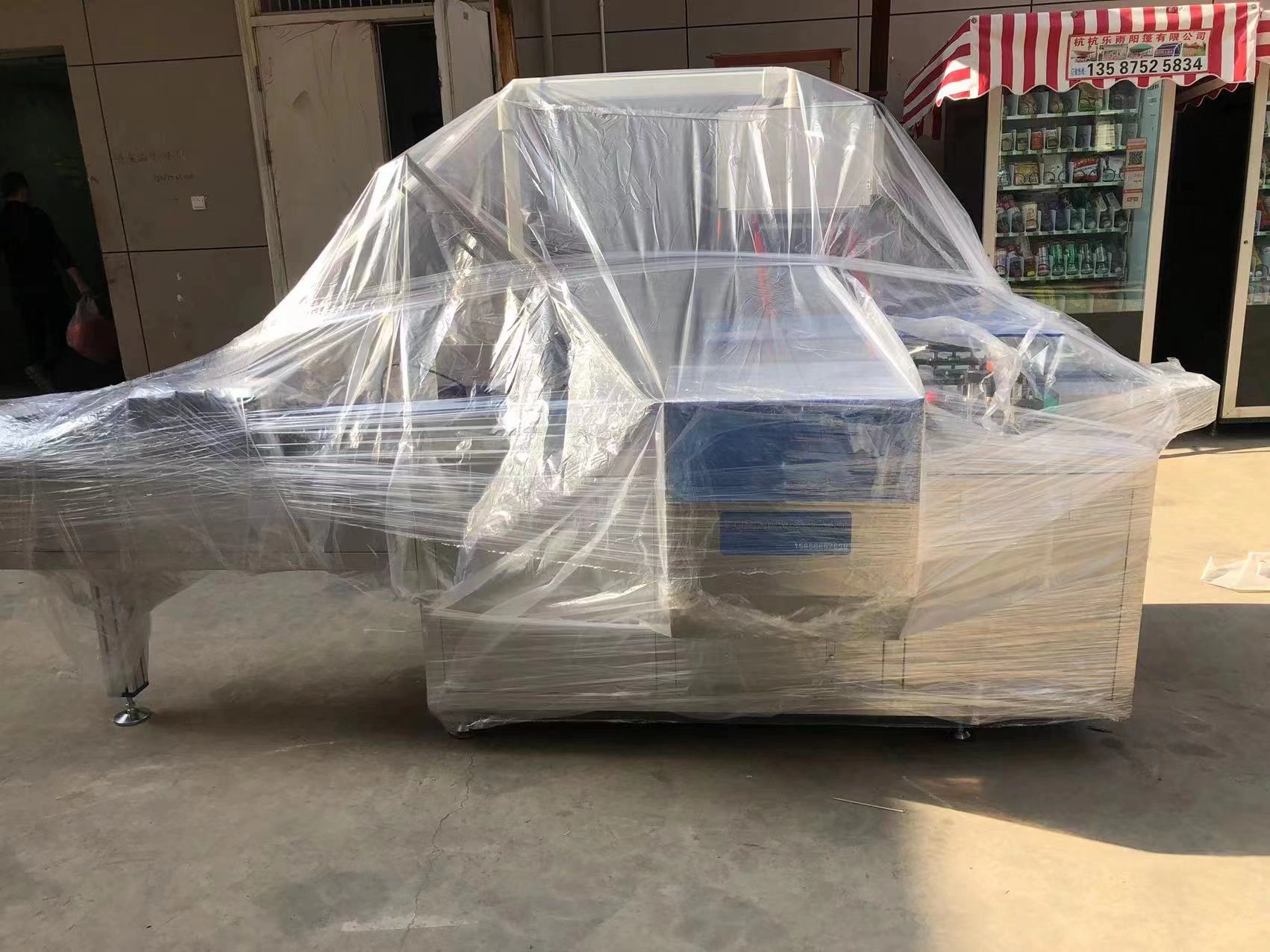

شاشة عرض ماكينة التغليف الأوتوماتيكية

أ. مقدمة عن وظائف مكونات المعدات

1. الإطار الرئيسي مصنوع من ألواح فولاذية عالية القوة ملحومة معًا، مع إطار معزز مصنوع من قضبان فولاذية مستطيلة متعددة ملحومة بالداخل. الطبقة الخارجية مغطاة بلوحة من الفولاذ المقاوم للصدأ 304 بسمك 1.2 مم، ويعتمد الغطاء الخارجي على عملية لحام متكاملة بدون طبقات، تجمع بين القوة العالية والجماليات.

2. يعتمد مكون حجرة التغذية على هيكل ترتيب سلسلة متقدم دوليًا، مع عمر خدمة طويل لألواح السلسلة واستبدال مريح للغاية. يتكون مسار السلسلة من بلاستيك هندسي مقاوم للتآكل بدرجة عالية، مما يقلل بشكل كبير من الضوضاء أثناء تشغيل السلسلة ويحسن الأداء العام للمعدات.

3. يعتمد دفع المواد على هيكل يد دفع متعددة من النوع الأمامي، مما يجعل هيكل نهاية تشغيل المعدات بسيطًا وسهل التشغيل. يوجد إجمالي 12 محطة دفع، والتي تستخدم عملية دفع دورية وتدريجية لتجنب إتلاف المنتج أثناء عملية الدفع. تم تجهيز قضيب الدفع بوظيفة عدم دفع المواد للخارج، مما يضمن أن قضيب الدفع لا يقوم بعمل عديم الفائدة وله عمر خدمة أطول.

4. يعتمد جهاز فتح الصندوق على طريقة شفط مستمرة مع مجموعتين من رؤوس الشفط الدوارة، كما يعتمد جزء فصل الغاز على مفصل دوار دقيق، يتميز بإغلاق جيد وعدم تسرب الهواء وتحكم مريح. من حيث النقل، يتم اعتماد ناقل الحركة الكوكبي. عند الدوران ككل، تتمتع كلتا المجموعتين من رؤوس الشفط بدوران ذاتي، مما يسمح باسترجاع الصندوق بسرعة ودقة.

5. يعتمد مكون تحريك الصندوق على وضع ربط ميكانيكي نقي، مع مزامنة جيدة. جميع التروس المخروطية هي تروس مخروطية منحنية ذات مقاومة قوية للتآكل وكفاءة نقل عالية وضوضاء منخفضة. مسار السلسلة مصنوع من بلاستيك هندسي مقاوم للتآكل بدرجة عالية، مما يقلل بشكل كبير من الضوضاء أثناء تشغيل السلسلة ويحسن الأداء العام للمعدات.

6. يلعب مكون صندوق الضغط دورًا في تحديد الموضع لأعلى في عملية نقل صندوق الورق، وهو مزود بوظيفة إنذار صندوق الورق في الرأس. يمكن تجهيز محرك الرفع اختياريًا بمحرك سيرفو، ويمكن تعديل مكون صندوق الضغط المزود بمحرك سيرفو للرفع والخفض على شاشة اللمس.

7. يلعب مكون إغلاق الصندوق وتفريغه دورًا في إغلاق غطاء الصندوق وإخراج صندوق الورق النهائي، مع وضع ربط ميكانيكي نقي ومزامنة جيدة. يعتمد كل جزء تعديل على ضبط المسمار ومجهز بشاشة رقمية، مما يجعل التشغيل مريحًا وسريعًا.

ب. الظروف البيئية وظروف العمل للاستخدام

1. الظروف البيئية

أ. درجة حرارة البيئة: 10-30 درجة مئوية

ب. جهد مصدر الطاقة: 220 فولت/50 هرتز

ج. ضغط مصدر الهواء: 0.5-0.7 ميجا باسكال

د. معدل تدفق مصدر الغاز: 15-20 م3/ساعة

2. ظروف العمل

250-350/جم م2 من الورق المقوى الأبيض، و250-400/جم م2 من الورق المقوى الرمادي

نظرًا لحقيقة أن جودة صناديق ورق التغليف تؤثر بشكل مباشر على جودة التغليف النهائية والتشغيل العادي للمعدات، فإن هذه الآلة لديها متطلبات عالية لجودة صناديق ورق التغليف. فهي لا تتطلب فقط أن يفي الورق بالمتطلبات المذكورة أعلاه، بل لديها أيضًا متطلبات معينة لعملية إنتاج صناديق الورق لتلبية احتياجات تدفق عملية المعدات.

ج. المعلمات التقنية الرئيسية:

نموذج	ال اف اس 200
سرعة الملاكمة	80-150 صندوق/دقيقة

	(يمكننا أن نجعل أي سرعة إذا لزم الأمر)
متطلبات الجودة لصناديق الورق	250-350 جرام/م2 مثبتة على الآلة قابلة للطي مسبقًا
نطاق حجم صندوق الورق (مم)	طول	عرض	ارتفاع
	150	100	40
	300	130	80
مصدر	220 فولت/380 فولت، 50 هرتز
قوة	1.5 كيلو وات
ضغط	≥0.6 ميجا باسكال
استهلاك الغاز	20م³/ساعة
وزن الماكينة	1500كجم
الأبعاد الخارجية	4000×1500×1900 ملم

د. ملحقات عشوائية

رقم	الرقم الاسم والمواصفات الوحدة الكمية	وحدة	كمية	ملحوظات
1	آلة تعبئة الصناديق الأوتوماتيكية متعددة الوظائف	منصة	1
2	مفكات “مستقيمة” و”متقاطعة”	قطعة	1
3	مفتاح ملين 4،5،6،8،10 ملم	قطعة	1
4	مفتاح ربط مقاس 14—17 مم	قطعة	1
5	كأس الشفط الفراغي	قطعة	2
6	بندقية زيتية	فقط	1
7	مفتاح ربط مقاس 27—30 مم	يمسك	2
8	سلسلة خزان نقل المواد	فردي	20
الوثائق الفنية
1	دليل استخدام المنتج	يشارك	1

هـ. قائمة التكوين الرئيسية:

رقم	اسم	مواصفات النموذج	كمية	وحدة	العلامة التجارية للشركة المصنعة
1	شاشة تعمل باللمس ملونة	6AV6648-0CC11-3AX0	1	منصة	سيمنز، ألمانيا
2	وحدة التحكم المنطقية القابلة للبرمجة (PLC)	6ES7288-1ST30-0AA0	1	منصة	سيمنز، ألمانيا
3	العاكس	6SL3210-5BB21-5UV1	1	منصة	سيمنز، ألمانيا
4	مقاول التيار المتردد	LC1N3210M5N	1	مجموعة	شنايدر، فرنسا
5	مفتاح إيقاف الطوارئ	زب2-بي ايه 3 سي	1	فقط	شنايدر، فرنسا
6	أزرار معيارية	نظام ZB2BA، نظام ZB2BZ	1	فقط	شنايدر، فرنسا
7	مجموعة التتابع	ركس م2 ل ب 2 ب د	1	مجموعة	شنايدر، فرنسا
8	قاطع الدائرة المصغر	OSMC32N3C16، OSMC32N1C10	2	فقط	شنايدر، فرنسا
9	مفتاح الهواء	OSMC32N3C16	1	مجموعة	شنايدر، فرنسا
10	وضع التبديل لإمدادات الطاقة	ام تي اس 100-24 اف	1	فقط	اومرون
11	مُشفّر	ME38S6M-360R24F3K2	1	فقط	مارج
12	مفتاح ضوئي كهربائي	سي اكس-441	3	فقط	باناسونيك
13	مفتاح القرب	2B-M12KS04-WZ-C1	2	فقط	اومرون
14	صمام الملف اللولبي	4 فولت 210-08 24 فولت تيار مستمر	1	مجموعة	أيرتاك
15	كأس الشفط	سلسلة ZP	3	فقط	محلي
16	اسطوانة	سلسلة اس سي	1	مجموعة	أيرتاك
17	المحرك الرئيسي	CH320/1.5 كيلو وات	1	منصة	تشجيانغ تشونجيي
18	موزع الكاميرا	DS83-4L-150	1	منصة	تشجيانغ تشونغلي
19	دليل خطي		1	مجموعة	أيرتاك
20	الغلاف الخارجي	الفولاذ المقاوم للصدأ 304	1	تعيين
